| 應用 |
適用于測量低粘度、非結晶的且無腐蝕性的氣體或液體介質的壓力；用于高精度測量。 在測量氣體或蒸氣時，該儀表的使用必須符合EN837-2標準所規定的安全使用規范。 |
|

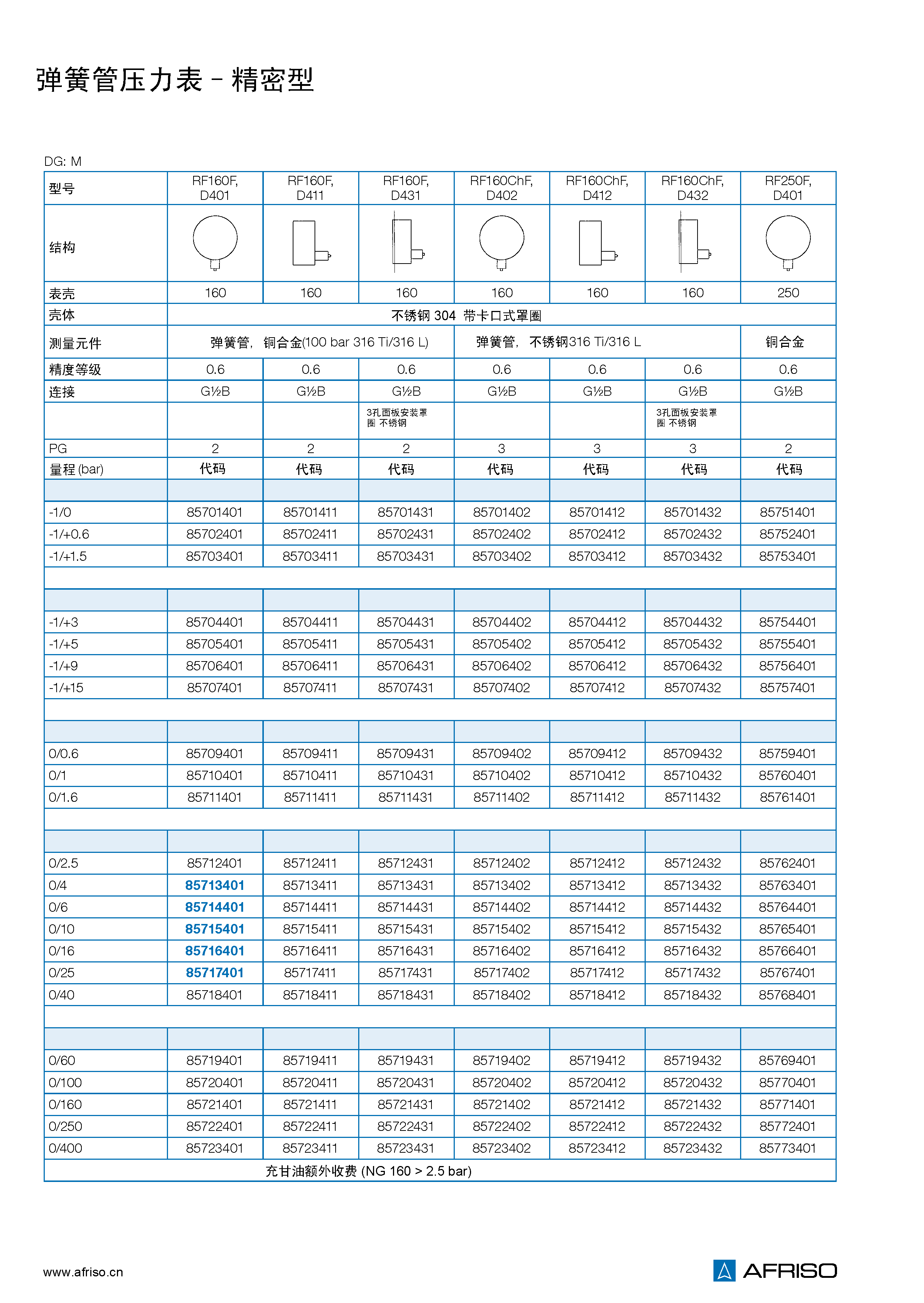

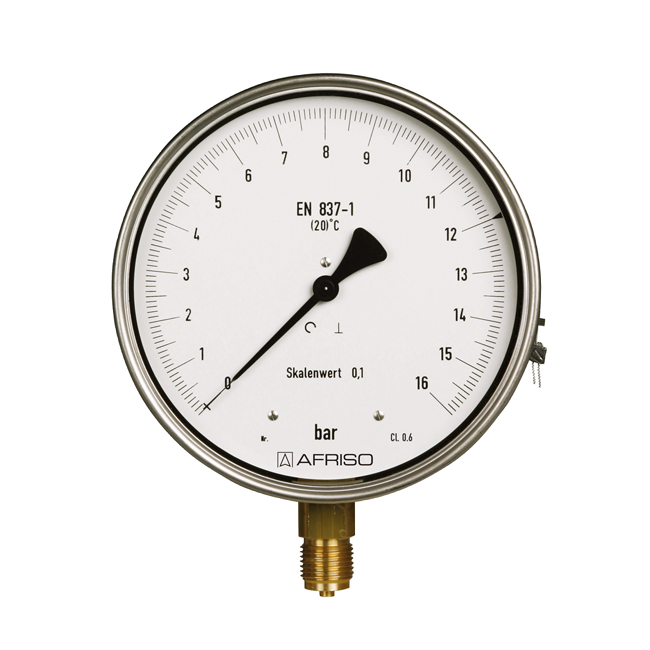

型號 |
D4 |
|

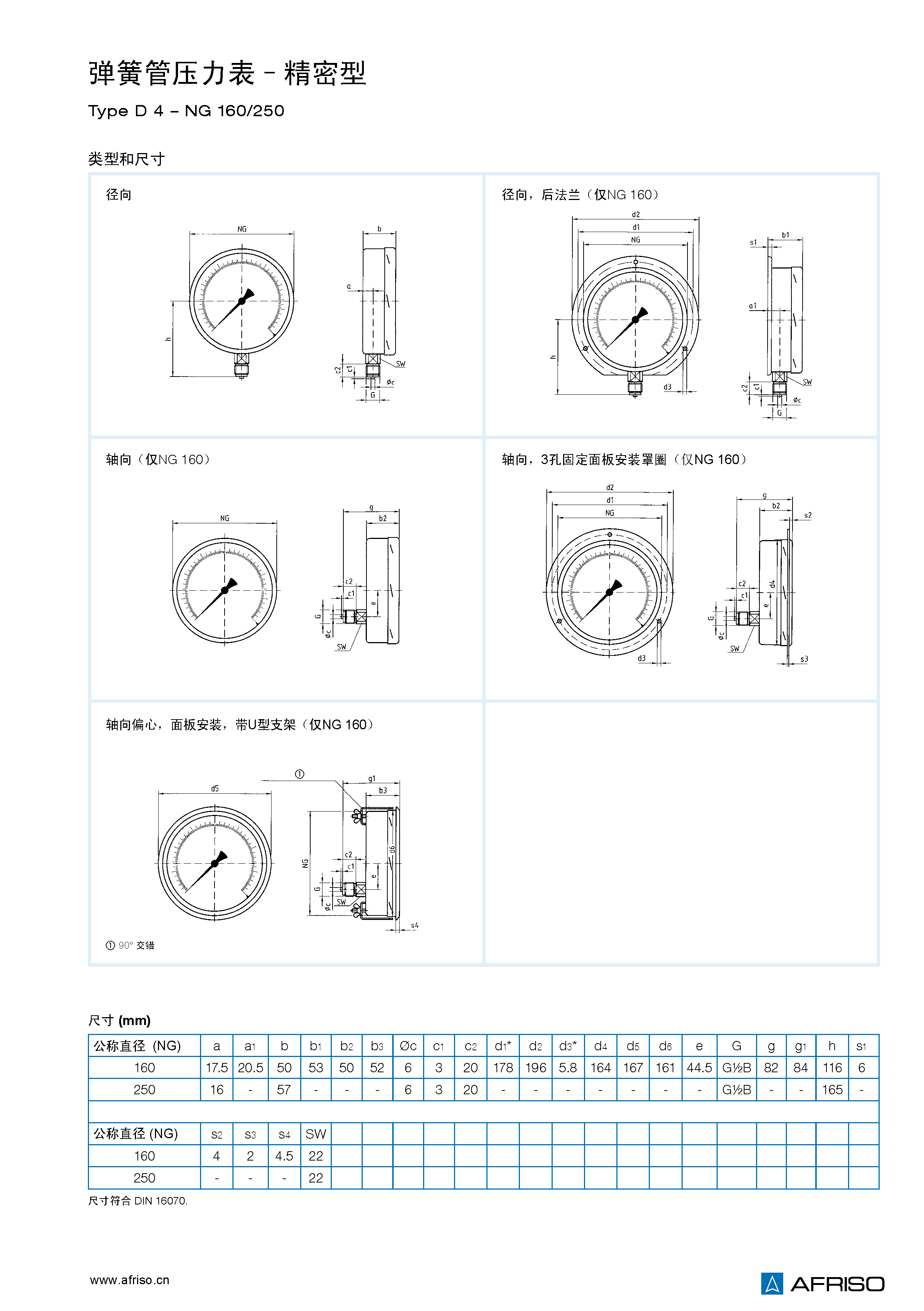

公稱直徑 |
160 – 250 |
|
精度等級 (EN 837–1/6) |
0.6級 |
|
量程 (EN 837–1/5) |
-0.1/0到-0.1/+1.5 MPa 0/0.06到0/40 MPa |
|
校正介質 |
≤ 4 MPa：空氣 > 4 MPa：水 |
|
負載能力 |
靜態負載：滿量程 動態負載：0.9 x滿量程 |
|
工作溫度 |
介質溫度：Tmax = +60 ℃ 環境溫度：Tmin = -20 ℃；Tmax= +60 ℃ |
|
溫度影響 |
如果測量元件的溫度偏離+20℃，會產生一定偏差： 溫度上升：約±0.4%/10K 溫度下降：約±0.4%/10K 滿量程的百分比值 |
|
防護等級 |
IP 65 (EN 60529) |
|
過程連接 |
銅合金，徑向或軸向偏心(僅NG160 ) G1/2B– 扳手尺寸SW22( EN 837-1/7.3 ) |
|

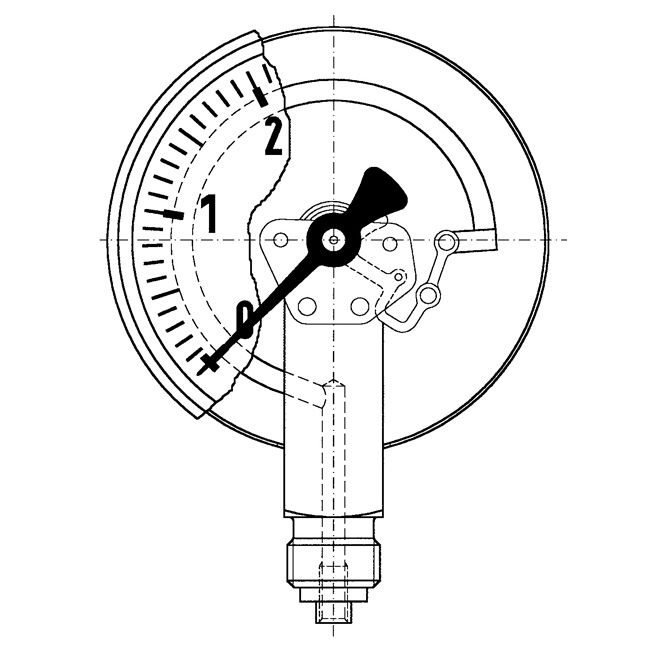

測量元件 |
彈簧管 ≤ 10 MPa “C”型管，銅合金 > 10 MPa 螺旋管，不銹鋼316Ti/316L |
|
機芯 |
銅合金/鎳銀 寶石軸承 |
|
表盤 |
鋁，白色 表牌印刷為黑色 |
|
指針 |
刀形指針，鋁，黑色 |
|
表殼 |
不銹鋼304 |
|
卡口式罩圈 |
不銹鋼304 |
|
視窗 |
塑料（PMMA ） |
