應用 |

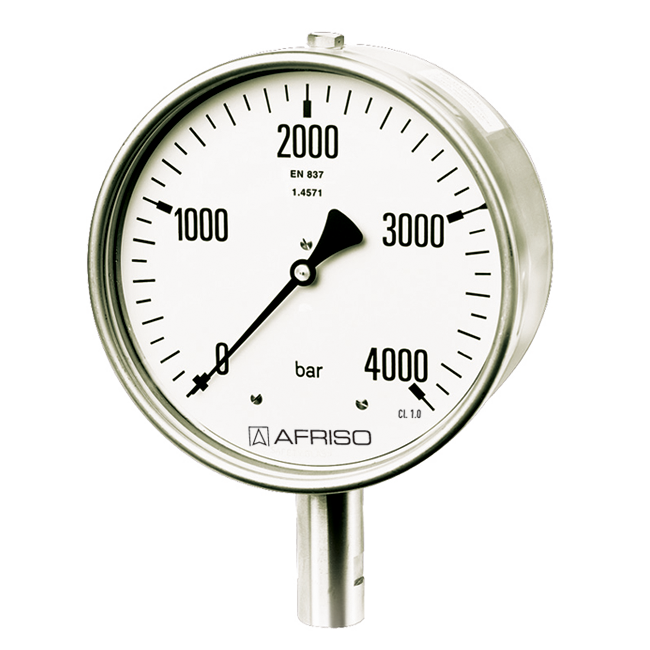

用于測量極高壓力下低粘度、非結晶的腐蝕性氣體或液體介質的壓力。也適合腐蝕性的大氣環境。 |
|
型號 |
D4 |
|
公稱直徑 |
100 - 160 |
|
精度等級( EN 837-1/6 ) |
1.0 |
|
量程( EN 837-1/5 ) |
0/2500 bar
0/4000 bar |
|
負載范圍 |
靜態負載：滿量程 動態負載： 滿量程 瞬間負載： 65% x滿量程 |
|
工作溫度 |
介質溫度： Tmax = +100 ℃ 環境溫度： Tmin = -20 ℃； Tmax = +60 ℃ |
|
溫度影響 |
如果測量元件的溫度偏離+20℃，會產生一定偏差： 溫度上升：約±0.4%/10K 溫度下降：約±0.4%/10K 滿量程的百分比值 |
|
防護等級 |
IP 45 (EN 60529) |
|
過程連接 |

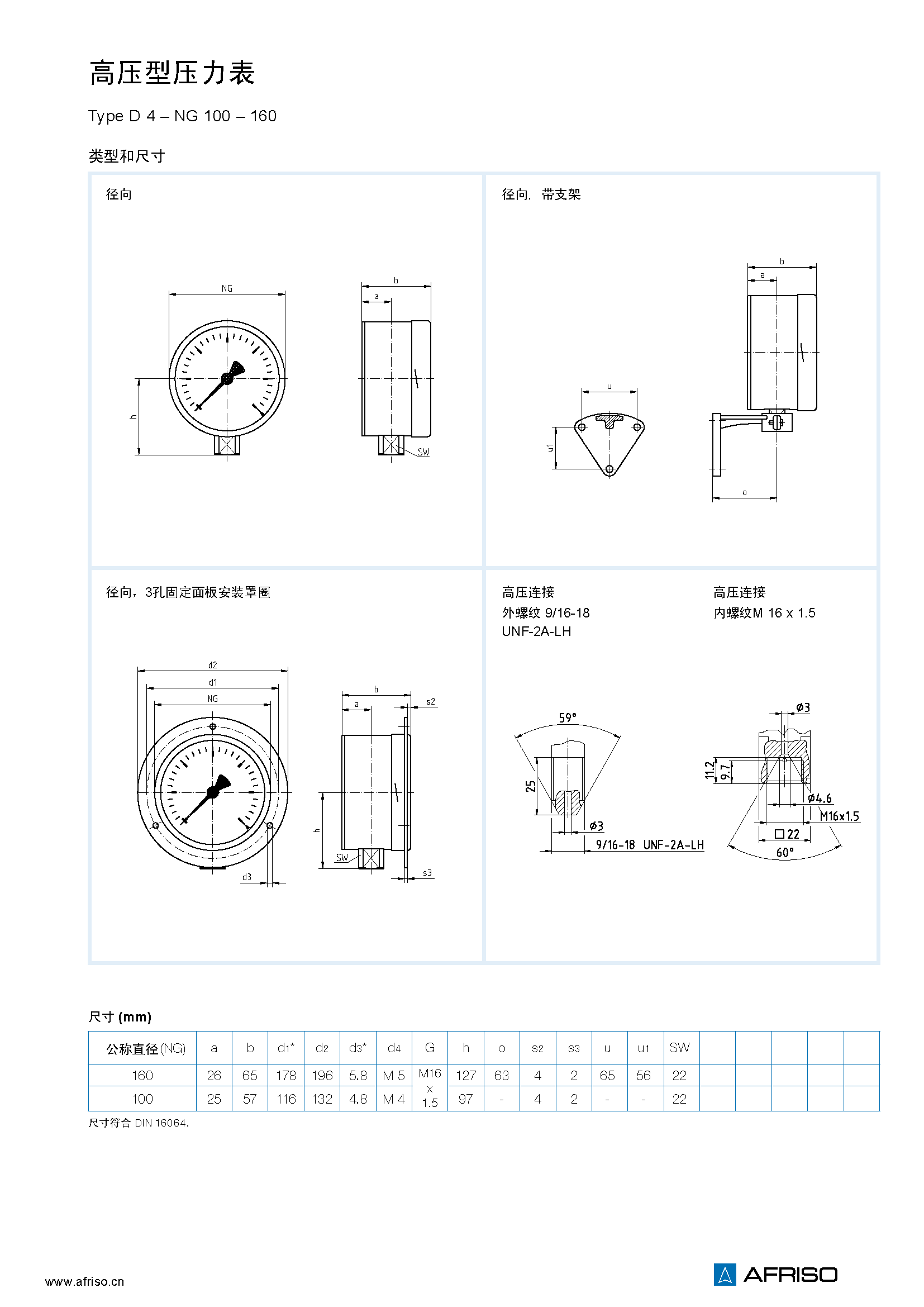

不銹鋼316L，徑向 1/4”管的高壓接頭 內螺紋M16x1.5 或 9/16-18 UNF, 帶60o密封錐面 |
|
測量元件 |

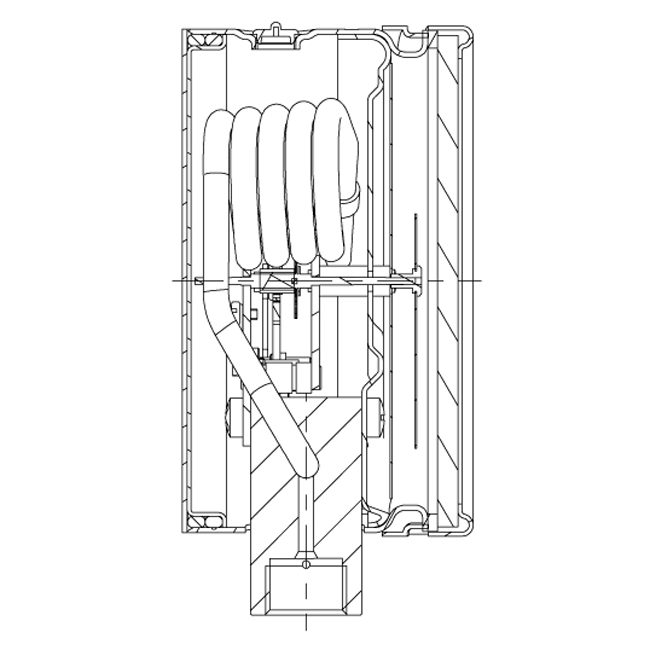

彈簧管, NiFe合金 螺旋管 |
|
機芯 |
不銹鋼 |
|
表牌 |
鋁，白色 表牌印刷為黑色 |
|
指針 |
鋁, 黑色 |
|
表殼 |
不銹鋼304, 帶防護擋板和泄壓后蓋 |
|
卡口式罩圈 |
不銹鋼304 |
|
視窗 |
安全玻璃 |
|
安裝方式 |
可通過突出60mm的支架固定在墻上(不在供貨范圍),或通過3孔面板安裝罩圈安裝在面板上( 可選項), 也可直接安裝在剛性管道上。 |
