應用 |
適用于測量低粘度、非結晶的氣態或液態介質。尤其適用于煤氣相關的設備,附件及安裝領域。 在使用測量煤氣或蒸汽時，此表的使用必須符合EN837-2標準所規定安全使用規范（見附錄）。 |
|

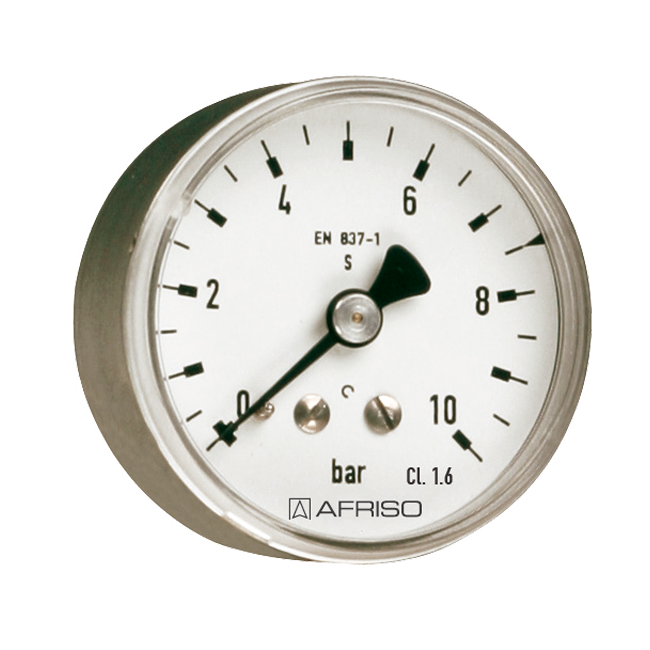

型號 |
D3 |
|
公稱直徑 |
50-63 |
| 標準 |
EN 837-1-S2 |
|
精度等級( EN 837-1/6 ) |
1.6 |
|
量程( EN 837-1/5 ) |
-0.1/0 MPa 到 -0.1/+1.5 MPa 0/0.1 MPa 到 0/40 MPa |
|
負載范圍 |
靜態負載：3/4 x 滿量程 動態負載：2/3 x滿量程 瞬間負載：滿量程 |
|
工作溫度 |
介質溫度： Tmax= +60 ℃ 環境溫度： Tmin= -20 ℃； Tmax= +60 ℃ |
|
溫度影響 |
如果測量元件的溫度偏離+20℃，會產生一定偏差： 溫度上升：約±0.4%/10K 溫度下降：約±0.4%/10K 滿量程的百分比值 |
|
防護等級 |
IP 32 (EN 60529) |
|
過程連接 |
銅合金，徑向或中心軸向 G1/4B– 扳手尺寸SW14 ( EN 837-1/7.3 ) |
|

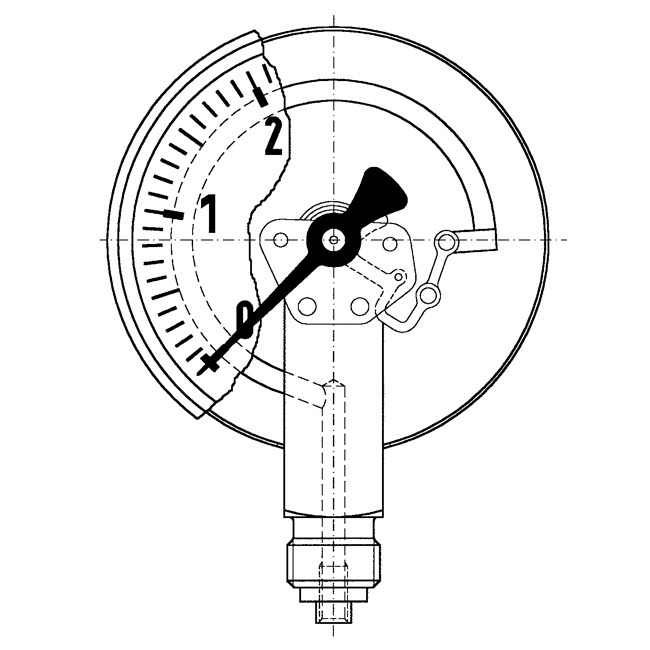

測量元件 |
彈簧管, 銅合金 ≤ 4 MPa “C”型管 > 4 MPa 螺旋管 |
|
機芯 |
銅合金 |
|
表牌 |
鋁，白色 表牌印刷為黑色 |
|
指針 |
鋁, 黑色 |
|
表殼 |
不銹鋼304, 卸壓后蓋 |
|
視窗 |
塑料，按壓式 |
