應用 |
用于壓差很小的差壓檢測。適于氣態介質。尤其適于監測供氣系統，空調系統，清潔房間系統中的過濾器，風機。 |
|
描述 |

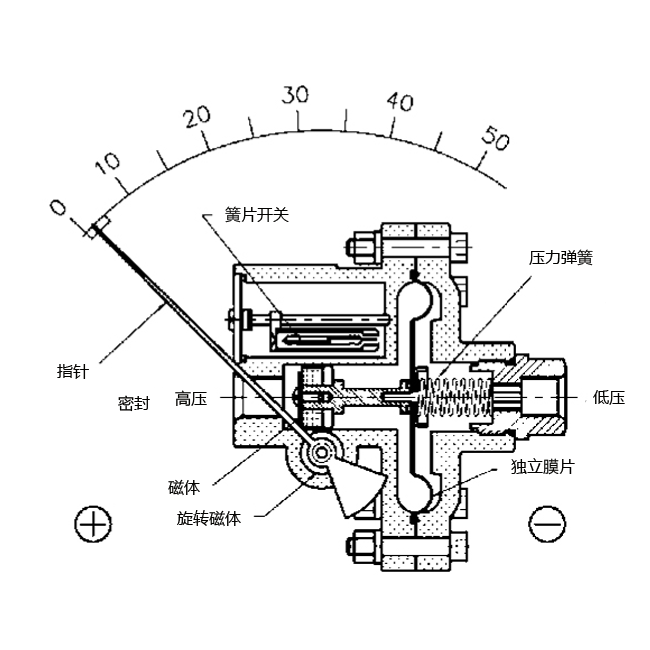

壓力作用在被膜片隔開的兩個壓力腔內。如果兩壓力腔的壓力有差異，膜片通過一個磁鐵頂著彈簧產生位移，這個位移通過裝在指針座上的電磁線圈傳遞給指針。壓差直接由指針指示。 |
|
型號 |
MAG 115 Dif D311 |
|
公稱直徑 |
115 mm |
|
精度等級 |
±3% 相對于滿量程 （壓差上升過程） |
|
量程( EN 837-3/5 ) |
0/0.25 KPa 到0/10 KPa |
|
最大靜態壓力 |
0.24 MPa |
|
過載壓力 |
兩側可達最大0.24 MPa |
|
工作溫度 |
環境溫度： Tmin= 0 ℃； Tmax= +60 ℃ |
|
防護等級 |
IP 65 (EN 60529) |
|
過程連接 |
塑料，玻纖增強 可選擇左右側或后側接頭（使用附件中的堵頭） 2 x 1/8NPT內螺紋或 2個5mm軟管連接 （使用附件中的軟管接頭） |
|
測量系統 |
膜片：NBR 壓縮彈簧：不銹鋼301 傳動元件：不銹鋼316 |
|
磁鐵 |
鍶鐵氧體 |
|
密封 |
NBR |
|
表牌 |
鋁，白色 表牌印刷為黑色（bar/MPa） 刻度范圍90o（0之后的第一個刻度在滿量程的15%處） |
|
指針 |
鋁，黑色 |
|
表殼 |
不銹鋼304，前部帶橡膠密封圈 |
|
視窗 |
儀表玻璃 |
|
安裝 |
通過卡口面板安裝（標準） 通過安裝板固定在墻上（可選） 或通過安裝板和2”卡箍固定在管道上。 |
