Q：系統中為什么需要安裝過濾器？

——系統中遍布各類金屬部件，經年累月難免受腐蝕產生雜質，一旦污染物進入熱交換器或堵塞重要的功能組件，就會嚴重影響系統
運行，大大降低供熱效率，造成安全隱患或經濟損失。安裝過濾器這一小小舉措，可以從根源上防患未然，及時排除系統污物，維持
系統健康運行。

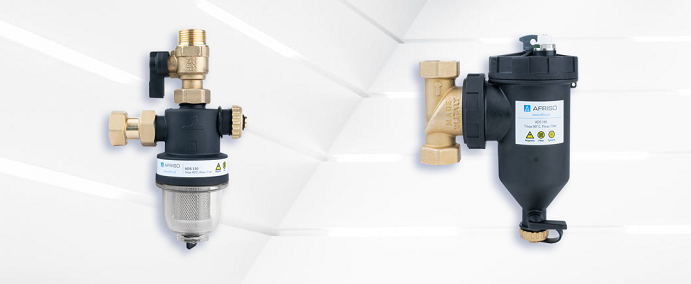

AFRISO菲索 磁性過濾器 ADS 110（左）/ ADS 160（右）

專為「壁掛爐」和「熱泵」系統打造

• 深度過濾
• 專利設計
• 簡易安裝

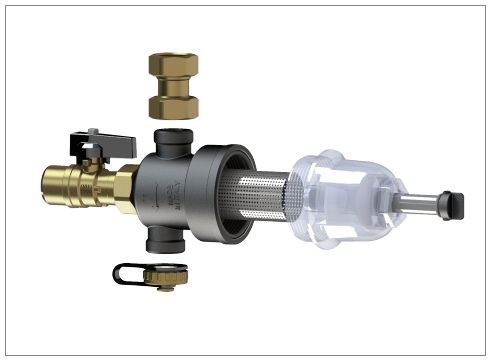

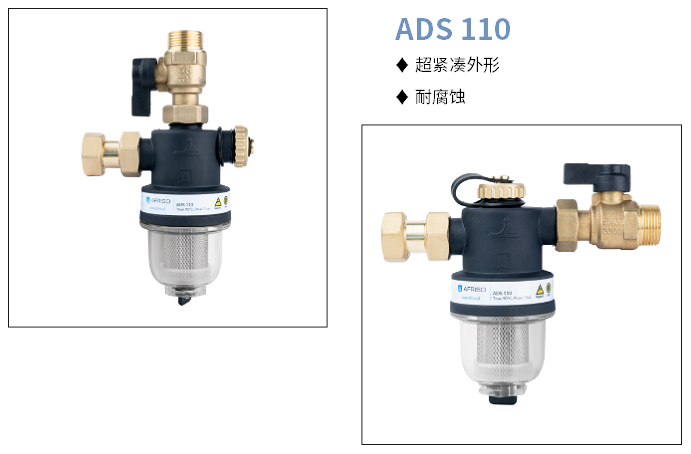

緊湊式磁性過濾器

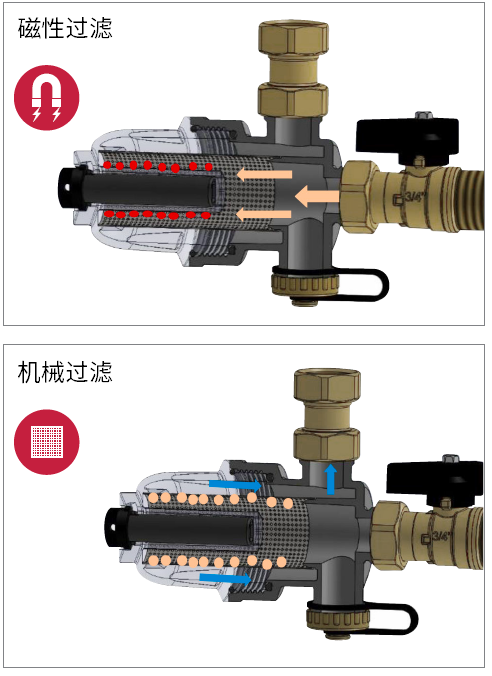

ADS 110磁性過濾器有雙重過濾功能，以磁力過濾和機械過濾原理，將污物有效分離，適用于壁掛爐系統。

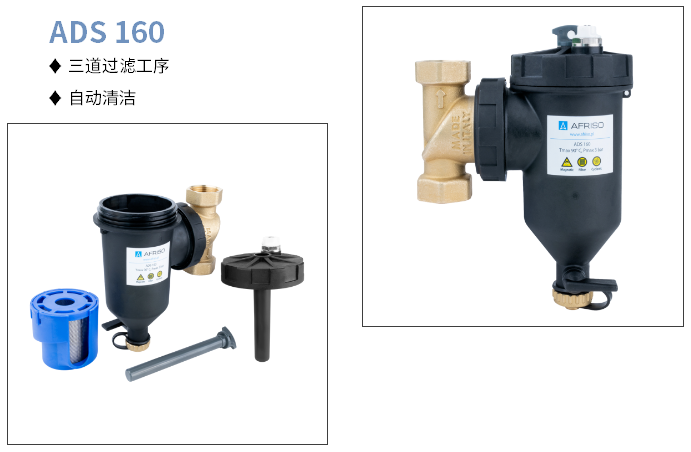

多功能磁性過濾器

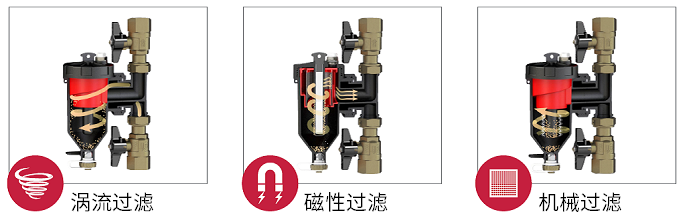

ADS 160 磁性過濾器除壁掛爐系統外也適用于熱泵系統，它整合了三重過濾功能：磁性過濾、機械過濾和渦流過濾，其基本原理，是
引導水流形成渦旋，在強力磁體和過濾筒發揮作用之前率先進?一次基礎過濾，鞏固清潔效果。

菲索磁性過濾器采用先進的流體力學工藝設計，零部件選材精良，保證了優秀的性能和更高的使用壽命。外形緊湊，配有旋轉接頭，
可靈活適應各種復雜的安裝環境；高容量過濾儲存?zhèn)}降低了清理維護的頻率。

結構說明

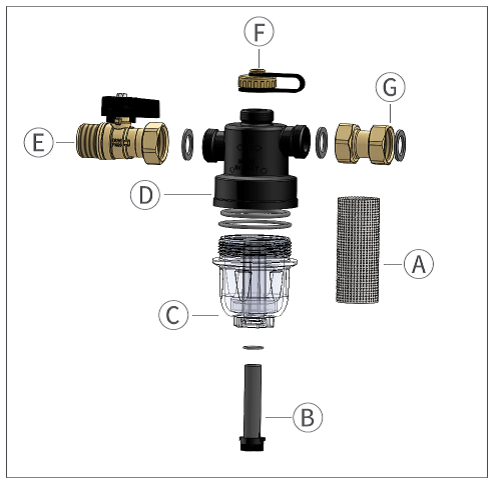

【緊湊式磁性過濾器 ADS 110】
A 不銹鋼濾網
B 磁鐵
C 閥體
D 主體：帶螺紋連接和雙密封連接
E 截止閥（連接供熱系統）
F 堵頭
G 旋轉接頭（連接壁掛爐）

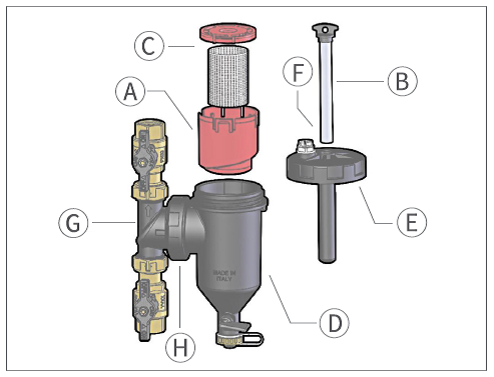

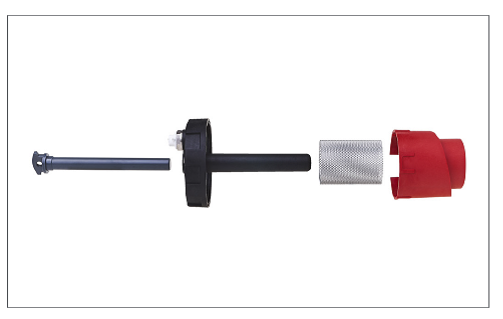

【多功能磁性過濾器 ADS 160】
A 渦流嵌件
B 磁鐵
C 過濾體
D 主體
E 上蓋
F 手動排氣閥
G 三通部件
H 連接件

安裝方式

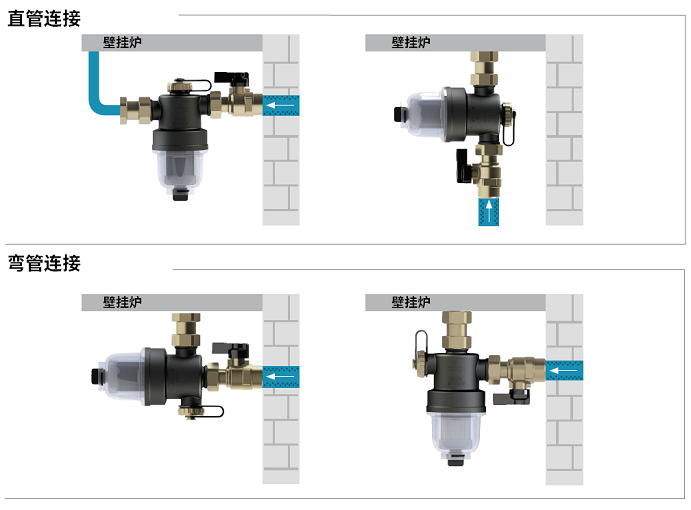

【緊湊式磁性過濾器 ADS 110】

-

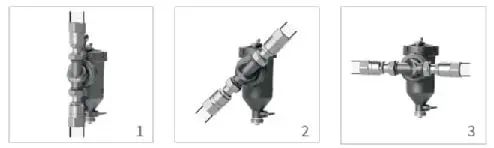

【多功能磁性過濾器 ADS 160】

ADS 160帶有360°連接件
可以水平、垂直或斜向安裝于管道系統

技術參數

【緊湊式磁性過濾器 ADS 110】

磁體：釹，12000G
過濾等級：800μm
介質：水；水和乙二醇混合液（最高比例 50%）
Kv 值：5.2 m3/h
最大壓力：3bar
溫度：0-90℃
主體：PA66+FV30%
濾芯：不銹鋼 AISI304
密封件：EPDM
截止閥：黃銅
轉接頭：黃銅

【多功能磁性過濾器 ADS 160】

磁體：14000G
過濾等級：500μm、800μm
介質：水；水和乙二醇混合液（最高混合比列 50%）
最大流量：6.9m3/h
最大壓力：3bar
溫度：0-90℃
鎖閉環：PA66+GF30%
磁體：釹
過濾倉：不銹鋼 AISI304
密封件：EPDM

系統性能很大程度上依賴于良好的基礎維護，AFRISO愿為您生產生活的安全穩定提供高品質的技術保障。如果您有任何建議或疑問，
請及時與我們聯系：
