| 應用 | 適用于供暖和制冷系統中，對管道中的介質流速進行調節和顯示。 |
| 描述 |

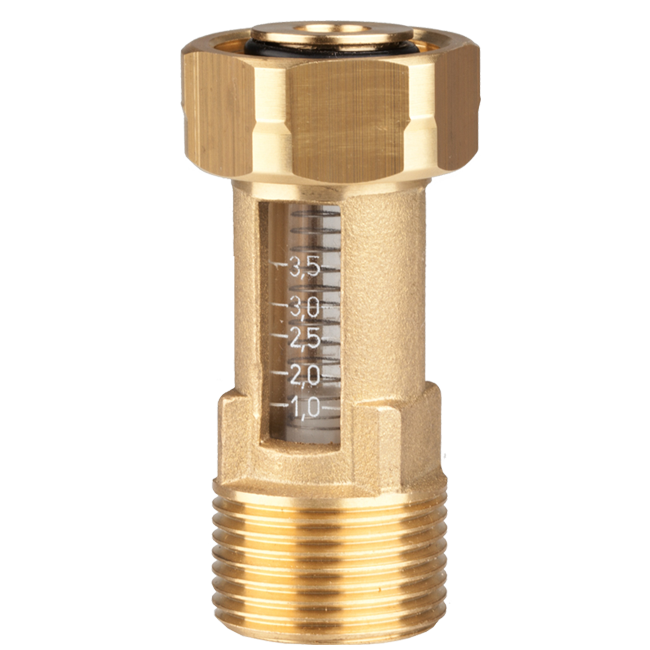

流量計結構緊湊，帶刻度和球閥，用于調節和關閉水流。流量計可以水平、傾斜、或垂直安裝在管道中，可使用螺絲刀調節流量。 讀數標記對應于流量計的下緣。具有正確液壓平衡的系統可提供最佳的能量分配，節約能源。 |
|
測量原理 |
彈簧浮子流量計 |
|
工作壓力 |
Max.10 bar |
| 外殼 |
黃銅 |

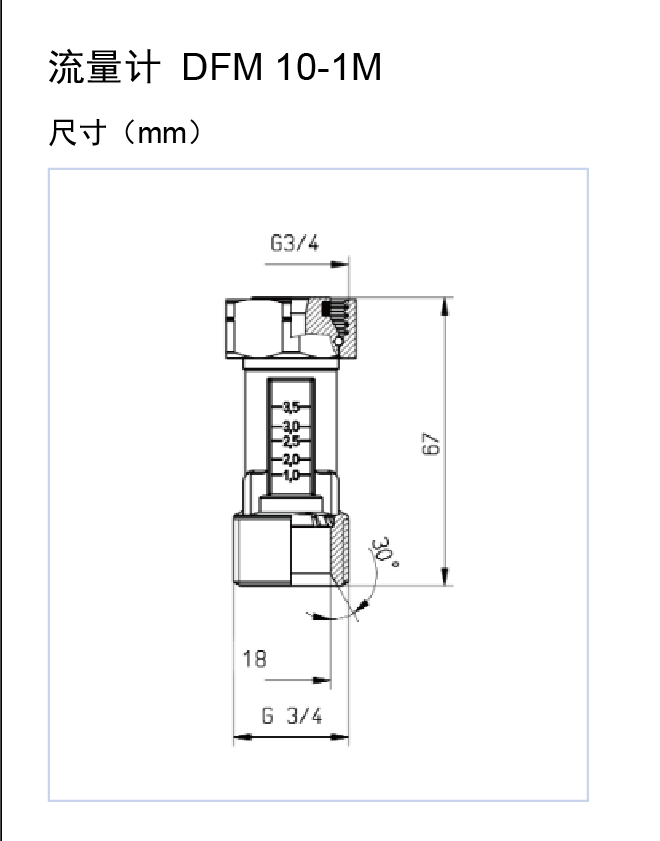

| 過程連接 |
G? x G?, G1 x G1, G1? x G1?
外螺紋 x 外螺紋， |
|
安裝位置 |
水平、傾斜或垂直 |
|
可選項 |
? 其他公稱直徑 ? 其他連接 ? 其他量程 |

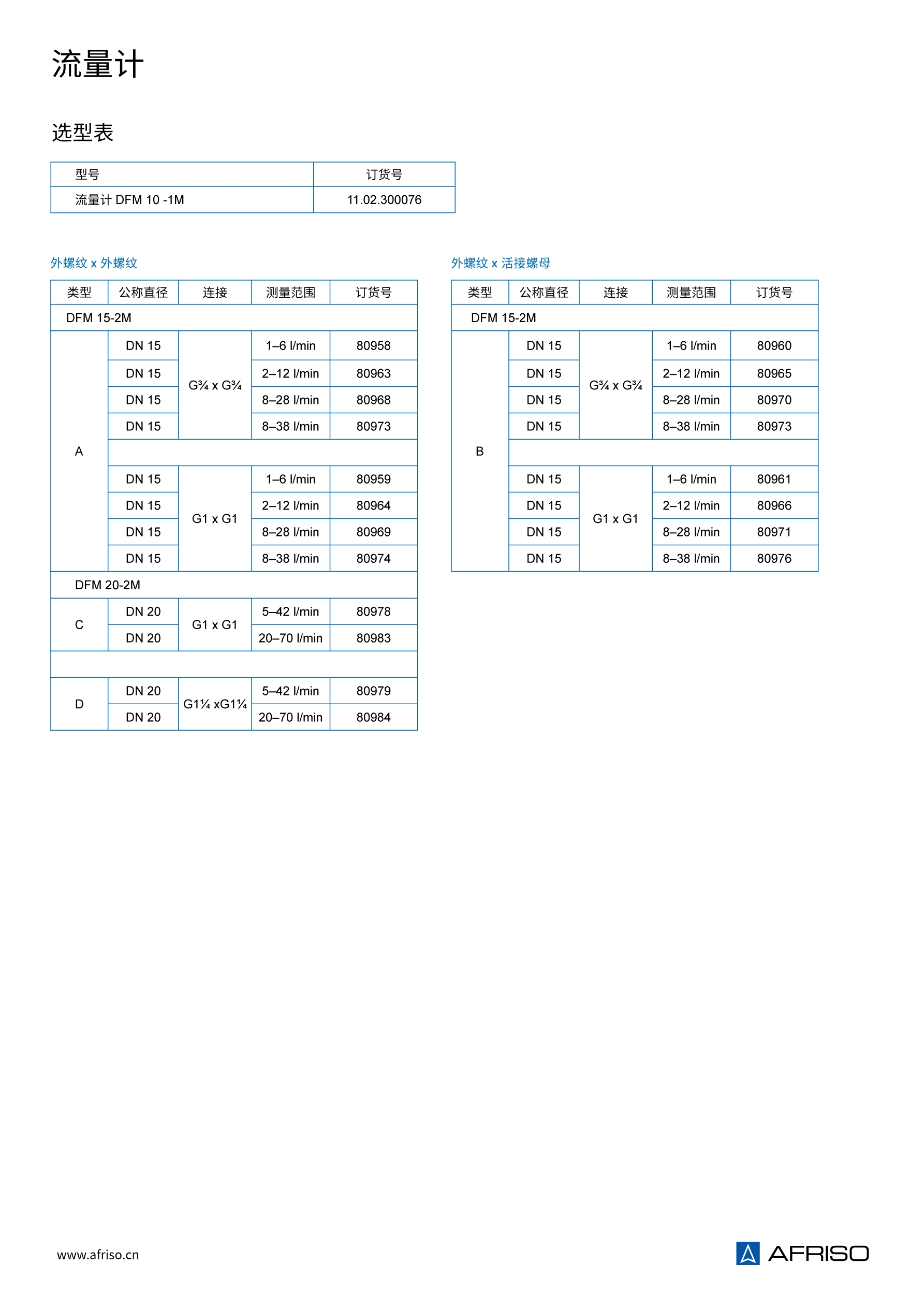

| 流量 | Kvs值 | |
|
DN10 |
1~3.5 l/min |
- |
|
DN15 |
1~6 l/min 2~12 l/min 8~28 l/min 8~38 l/min |
2.1m3/h 3.0m3/h 4.8m3/h 5.9m3/h |
| DN20 |
5~42l/min 20~70 l/min |
9.7m3/h 12.9m3/h |
