| 應用 |
適用于調節暖氣片的安裝和開關，具有閥門預設定功能。 |
| 描述 |

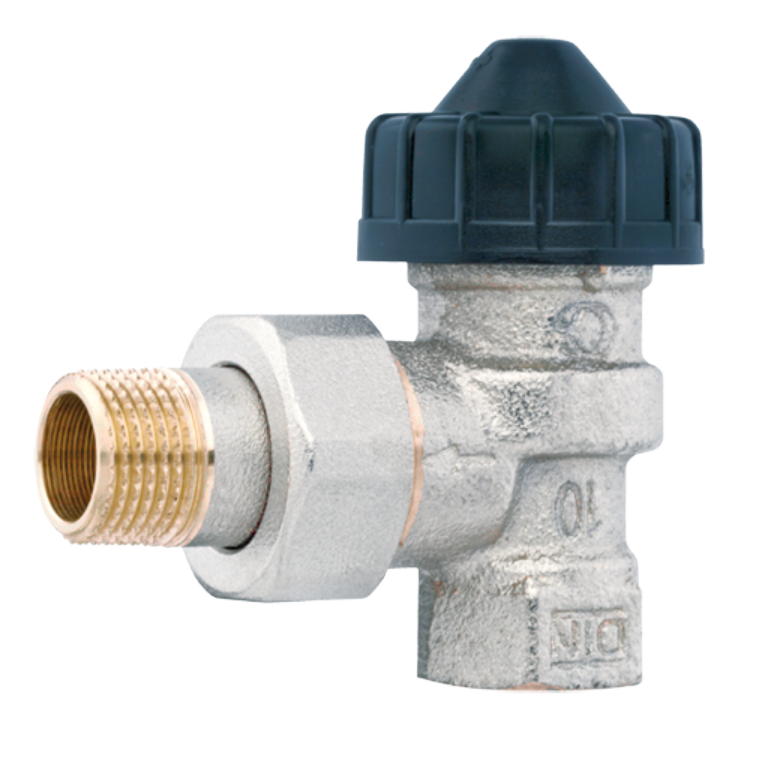

恒溫閥Vario-ST 具有預設定功能，可實現水力的合理分配。恒溫閥可與恒溫控器器323 配合使用，也可與電熱執?器TSA 配 合使用，提高舒適度并降低能耗。Vario-ST 適用于單管和雙管等各種散熱器系統。 |
|
過程連接 |
DN15 Rp? x R? DN20 Rp? x R? |
|
恒溫控制頭/執行器連接 |
M 30×1.5 mm |
| 行程 |
3.2 mm |
|
設置范圍 10 kp |
Vario M 12-250 L/h |
|
工作壓力 |
Max. 10 bar |
|
工作溫度 |
介質: Tmax.=120°C |
| 外殼 | 青銅鍍鎳 |
|
閥門預設定 |

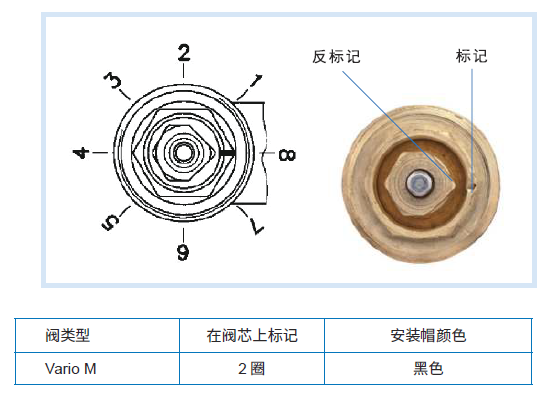

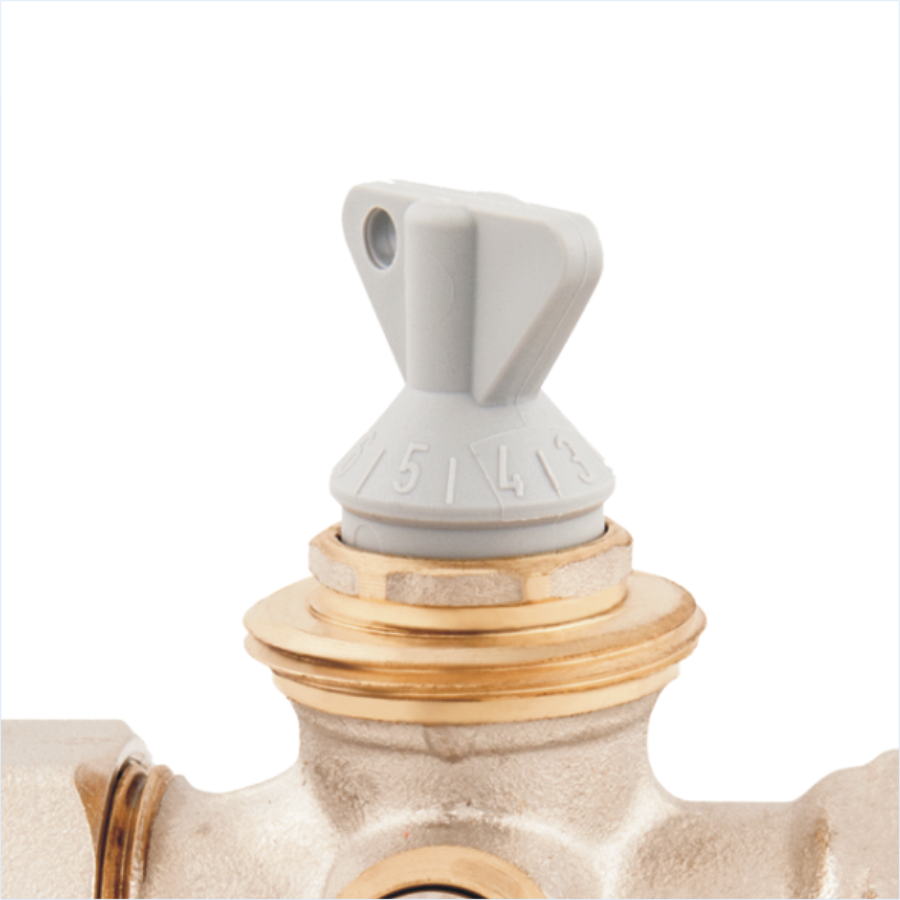

恒溫閥通過調節鑰匙ES-SV 進?手動調節。用調節鑰匙旋轉閥芯， 調節鑰匙有刻度1~8，將刻度8 對齊參考點（ 如右圖）。 從刻度8 開始調節（8= 全開），每轉1/8圈對應一個流量特性。
|
