應用
|
經濟高效的數字顯示單元,具有4-20 mA輸出和ISO 4400(DIN 43650-A)連接器的所有傳感器的本地指示。 通過插入式系統實現簡單快速的安裝。 可選EX保護(區域1)。
|
說明
|

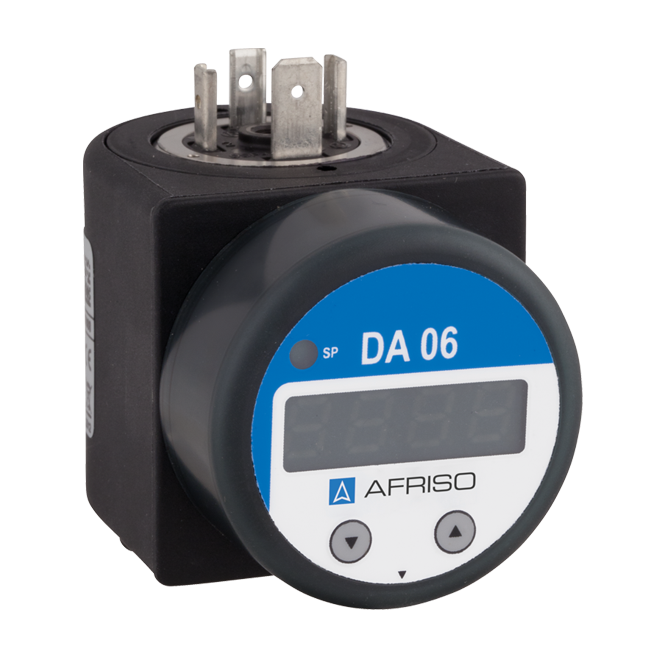

DA

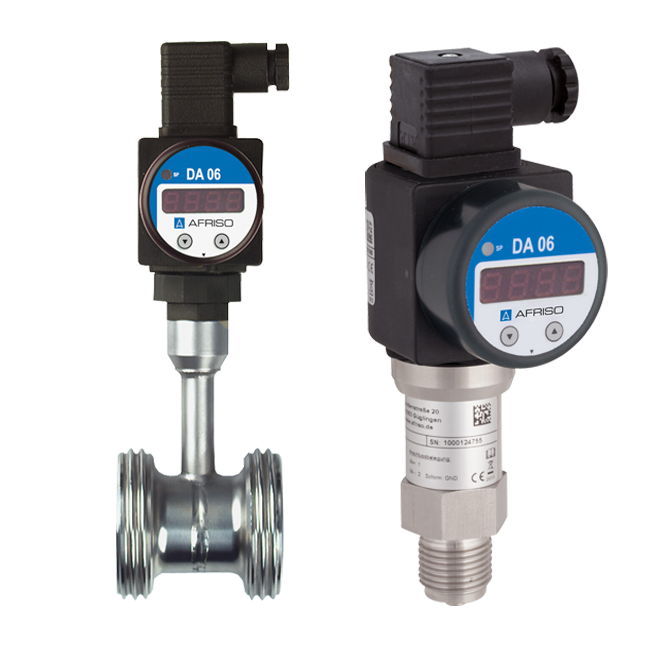

06安裝在插頭和接線盒之間,可立即準備操作。 由于該單元通過4-20 mA回路供電,因此不需要單獨的電源。 該單元通過前面的兩個鍵進行編程。 可以設置以下參數:定標,小數點,衰減,開關點和延遲。 此外,該單元具有最小和最大值存儲器。
在電源故障的情況下,設置不會丟失。 超出范圍值可以顯示為消息(范圍的兩端)。 集成診斷系統持續監視顯示器的所有功能。 外殼可以轉動300°,顯示330°。
|
區間
|
9,999位數 (開始值和結束值,根據需要可擴展)
|
顯示
|
4位數,7 mm高,紅色LED顯示
顯示外殼可以轉動330°
|
精確度
|
0.1% ±1 位數
|
可調參數
|
定標,小數點,衰減,切換點,延遲
|
Min./max.存儲值
|
可以顯示操作期間達到的最高和最低值。
|
外殼
|
塑料PA 6.6 /聚碳酸酯
W×H×D:47×47×68mm
外殼可以轉動300°
|
防護等級
|
IP
65 (EN 60529)
|
工作溫度
|
環境/
電子產品:-25/+85 °C
存儲溫度: -40/+85 °C
EX型:-25/+70 °C
|
電氣連接
|
根據ISO 4400(DIN 43650-A)的連接器適配器
|
輸入信號
|
4–20 mA, 2-線
|
開關量輸出
|
1開路集電極(PNP),max. 125 mA
(EX保護max. 70 mA,4.7 mH)
開/關延遲:0至100S
|
CE符合性(EMC)
|
EMC 指令 2014/30/EU
|
