應用 |

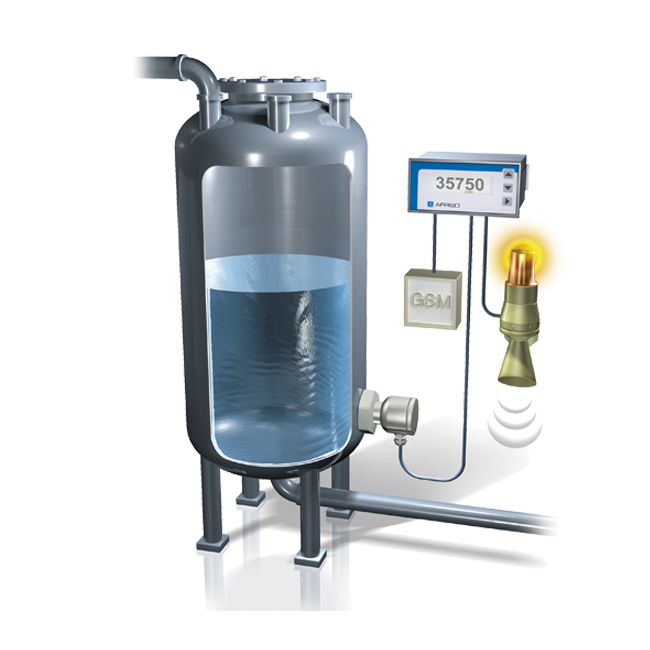

用于液體的連續的電子液位檢測或液體/氣體的壓力檢測。 |
|
描述 |

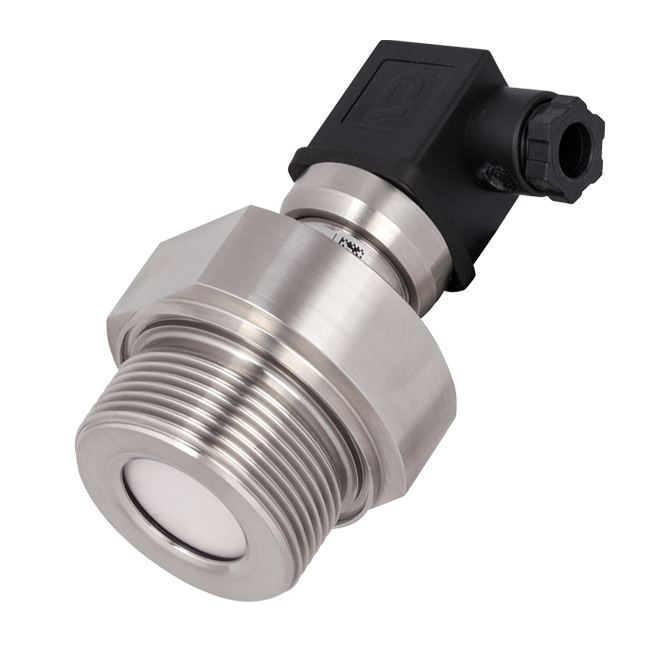

壓力變送器將物理壓力轉換成與壓力成正比的電信號。HydroFox® DMU 07采用電容式陶瓷測量單元。 |
|
精度等級 |
相對特征曲線（參照IEC 60770 - 極限值校正）的偏差（非線性，遲滯，重復性）：< ± 0.35 % FSO |
|

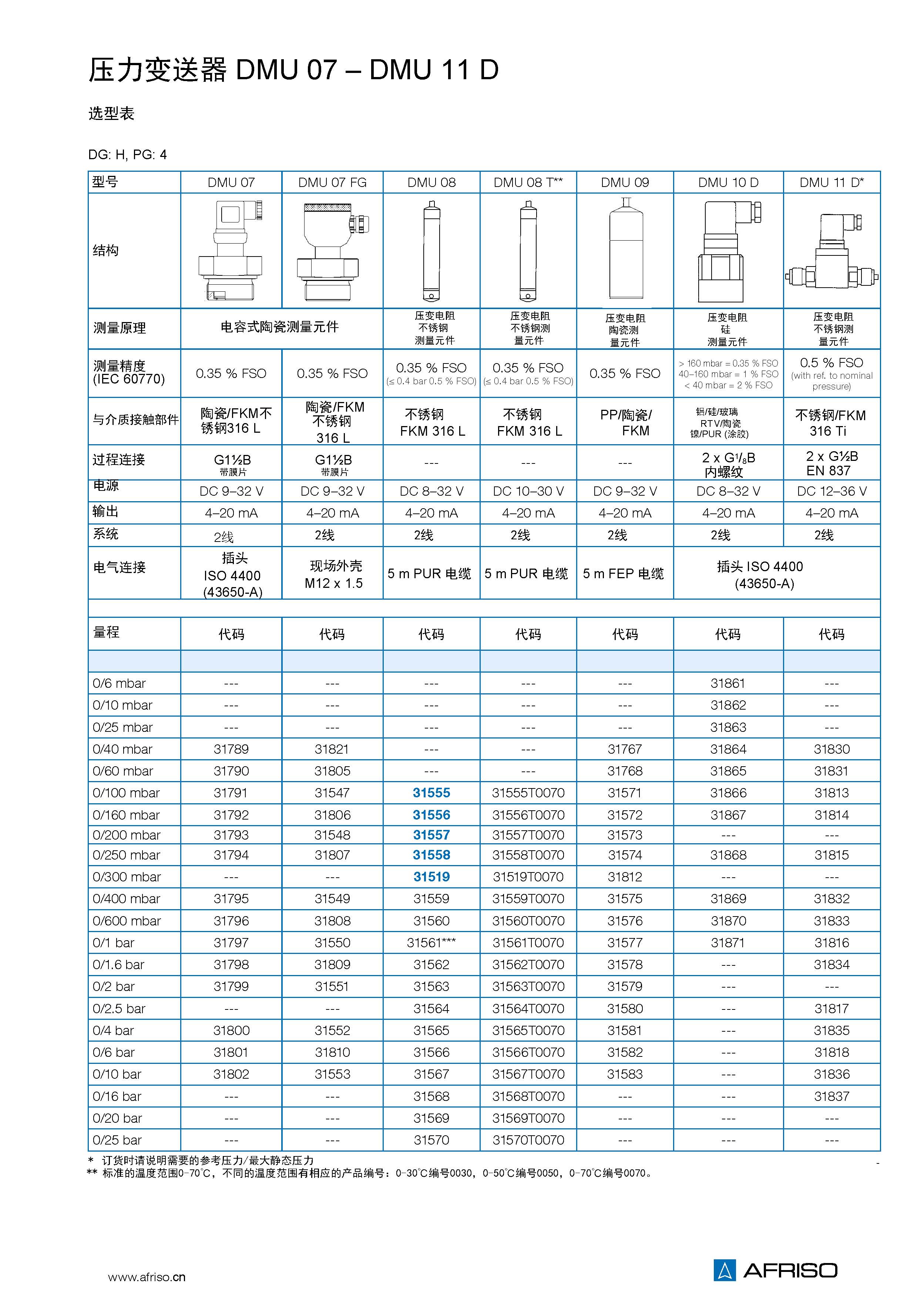

量程 |
相對壓力：0/4 KPa到0/2 MPa |
|
過載保護 |
≤ 40 KPa至少15x滿量程 > 40 KPa至少3x滿量程 ≥ 1.6 MPa至少2 x滿量程 |
|
工作溫度 |
介質：-40/ +125 ℃ 環境：-40/ +85 ℃ 貯藏：-40 / +100 ℃ |
|
溫度影響 |
在補償范圍內 -20/ +80 ℃≤ 0.1%FSO/10K |
|
動態特性 |
響應時間：<200ms |
|
過程連接 |
G1 1/2B 帶膜片 |
|
材質 |
外殼： 不銹鋼316L 壓力連接接頭：不銹鋼316L 膜片： 陶瓷（Al2O3 96%） 密封： FKM |
|
輸出信號/電源 |
4 – 20 mA DC 9 - 32 V 2線 |
|
負載電阻 |
4 – 20 mA Rmax= (UB – UBmin) / 0.02A Ω 0 – 10 V Rmin= 10 KΩ |
|
電流輸入 |
4 – 20 mA < 21 mA |
|
電氣保護 |
短路保護，正負極接反保護 |
|

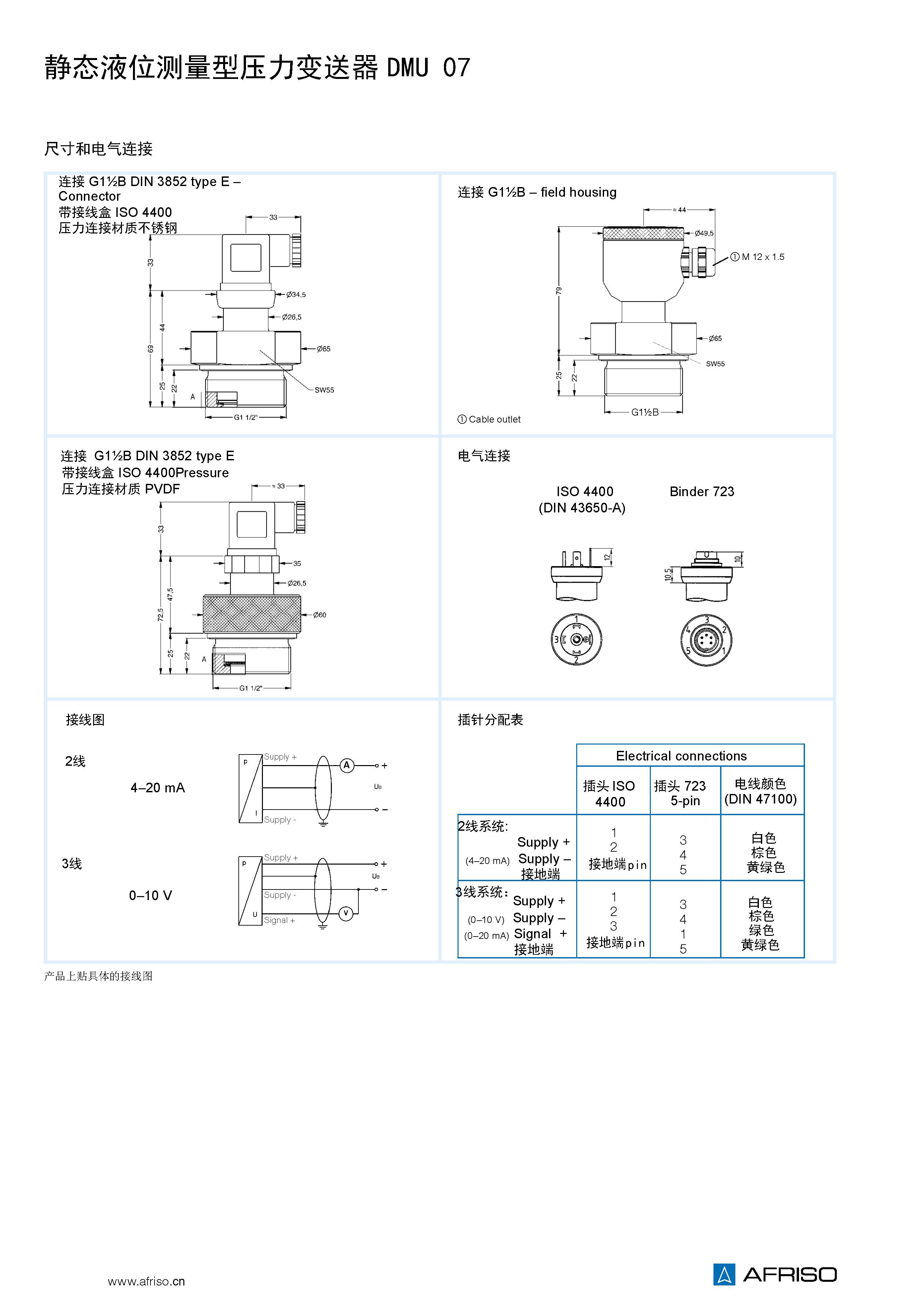

電氣連接/防護等級 |
插頭和接線盒符合 ISO 4400 （DIN 43650-A） 防護等級：IP 65 |
|
CE認證標準（EMC） |
EMC Directive 2014/30/EU |
